MD3300タイトル

多彩な接続

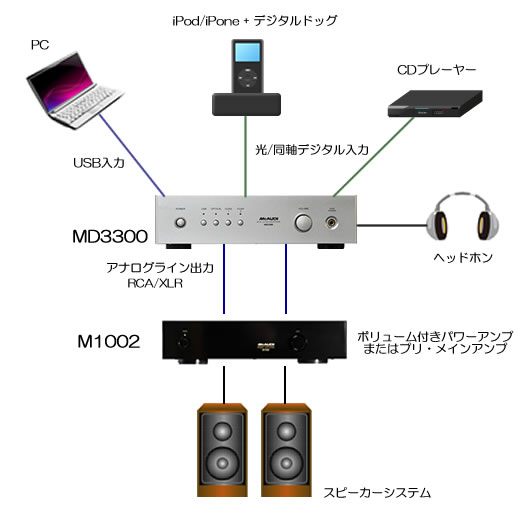

MD3300の多彩な接続

ピュアデジタル回路
優れたジッター耐性を持つデジタル入力インターフェースICには低ジッタークロック出力のICを 使用するとともに回路ブロックごとに超低雑音レギュレーターを使用して入力されたデジタル信号を極限までピュアに復調します。

ジッターとは何か?

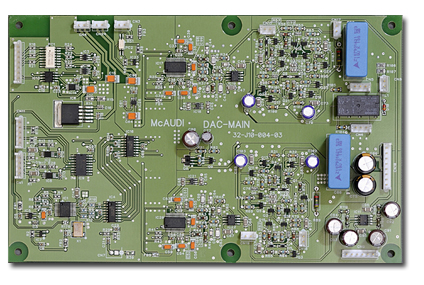

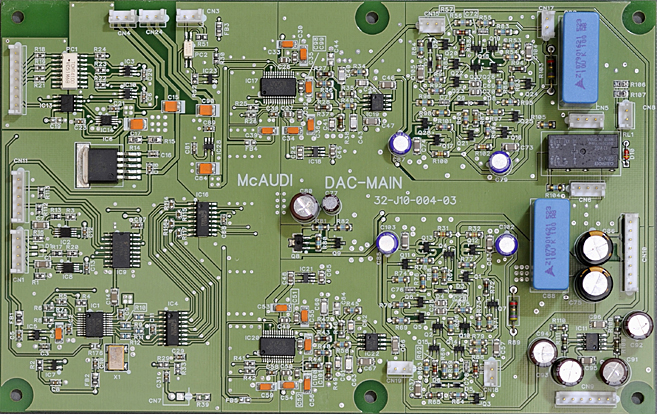

デジタル・アナログインターフェース
◎USB オーディオ 192KHz 24bit対応

◎優れたジッター耐性を持つデジタル入力インターフェースICには低ジッタークロック出力のICを 使用しています

◎回路ブロックごとに超低雑音レギュレータを使用し、これらにより入力されたデジタル信号を極限までピュアに復調します。

◎デジタル部からのデジタルオーティオ信号は超高速LVDSインターフェースによって、DAC部と接続を行いグランド間干渉によるノイズを低減しています

◎24ビット分解能のDAC-ICをモノ使用で2個使用、このICへの電源は各IC単独に超低雑音レギュレータを使用しています。
※Wolfson WM8740を使用

◎LPF回路には低雑音、超低歪率のシングルOPAMPを使用しています。
※TI(NS) LME49710を使用

◎出力アンプ部は完全ディスクリート回路により高音質を実現したバランス/アンバランスの2系統出力しています

◎アナログアンプ(オーディオアンプ)で使用の抵抗は金属皮膜MELF抵抗を使用しています

◎高音質のコンデンサーを厳選して使用しています


USB入力
USB入力は超高速GMRアイソレータによるパソコンとのグランド分離を行いクリーンな信号をDAC部に供給しています。

USB→S/P IDF 変換IC TENOR TE8802Lを使用

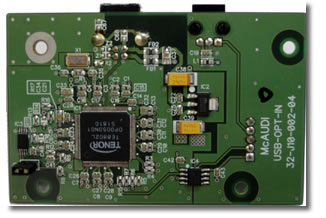

USB OPT IN 基板

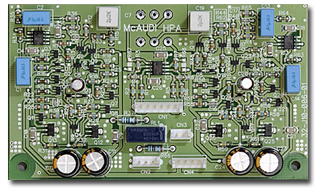

ヘッドホンアンプ部
完全ディスクリート回路により高出力、高音質を実現しています。
アナログアンプ(オーディオアンプ)で使用の抵抗は金属皮膜MELF抵抗を使用しています。 コンデンサーの高音質のものを厳選して使用しています。

ヘッドホン基板

超ローノイズ電源
アナログ回路用電源はディスクリート回路による超ローノイズ電源を採用しています。またデジタル回路用にはローノイズレギュレータを採用しています。

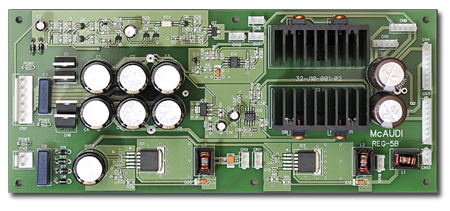

電源基板

超ローノイズ電源
トランスの下には人口大理石を使用し徹底した防振を行っています。DCRの少ないRコア・トランスを採用 アナログ電源用とデジタル電源用の分離巻き線

トランス基板

超ローノイズ電源
回路ブロック台には7mm厚アルミ板を使用。またトランス台には人口大理石を振動対策として採用した高剛性構造としています。フロントパネルには10mm厚アルミ板で高級感溢れるデザインとしています。

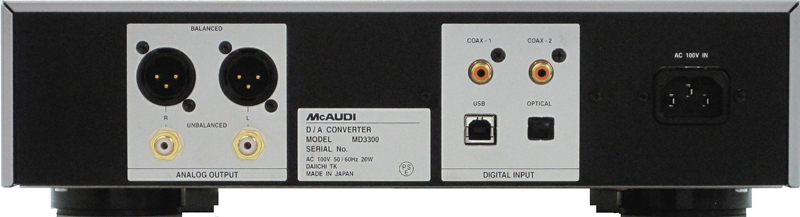

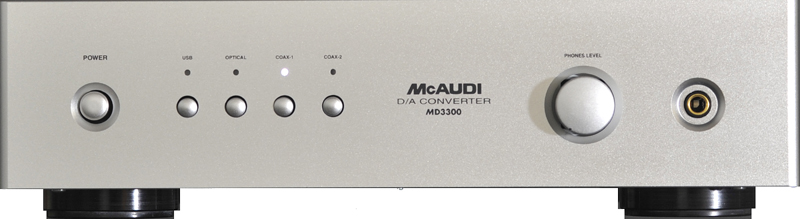

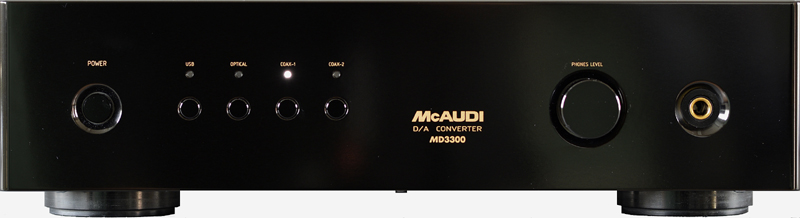

外観

仕様
 デジタル入力
 サンプリング周波数  32KHz、44.1KHz-48KHz、88.2KHz-96KHz、192KHz ±1%
 同軸入力  PINジャック x 2
(32KHz +/-1% 24bit)
(44.1KHz-1%〜48KHz+1% 24bit)
(88.2KHz-1%〜96KHz+1% 24bit)
(192KHz+1/-1% 24bit)
 光入力  TOSリンク x 1
(32KHz +/-1% 24bit)
(44.1KHz-1%〜48KHz+1% 24bit)
(88.2KHz-1%〜96KHz+1% 24bit)
 USB入力  USB-Bコネクタ x 1
(32KHz +/-1% 16bit)
(44.1KHz/48KHz/96KHz/192KHz +/-1% 24bit)
 USBオーディオ対応OS  Windows XP/Vista/7、MAC OS X10.6.3以降
 アナログ出力
 アンバランス出力  PINジャック L/R 各1 基準出力電圧2.2Vrms
 バランス出力  XLRコネクタ L/R 各1 基準出力電圧4.4Vrms
※バランス出力はアンバランス接続には対応しておりません
 ヘッドホン出力  標準ジャック
 アナログ特性 (Fs=44.1KHz、0dBFS 24ビット入力にて)
 アンバランス・バランス出力
 周波数特性  10〜20KHz(+0/-0.3dB)
 歪率(THD+N)  0.001%以下(997Hz)
 0.002%以下(20〜20KHz)
 S/N比  115dB以上(IHF-A)
 ダイナミックレンジ  115dB以上
 チャンネル・セパレーション  120dB以上(1KHz) 110dB以上(20KHz)
 ジッター耐性  0.3UI(53.1ns)以上(20〜20KHzまでの歪率に影響を与えません)
 ヘッドホン出力
 ヘッドホン出力歪率(THD+N)  0.008%以下(1KHz、0dBFs、32Ω負荷、100mW)
 一般
 電源  AC100V 50/60Hz
 消費電力  20W
 外形寸法(W x H x D)  330 x 78x 331 mm(突起物含まず)
 質量  7Kg
※仕様・外観は改善のため予告なく変更することがあります。
